La protection de l'environnement peut être utilisée dans les projets de protection de l'environnement
Introduction du produit

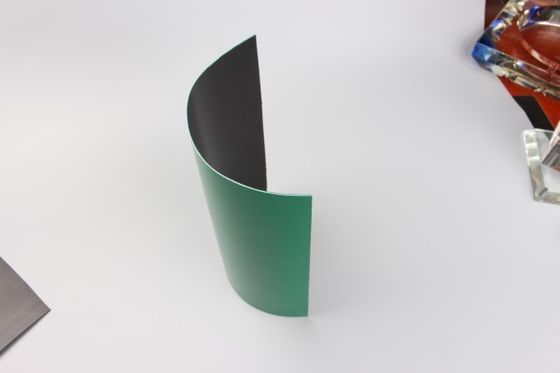

La géomembrane de surface lisse est constituée d'une matière première de haute qualité, le polyéthylène haute densité (PEPD), comme substrat imperméable.antioxydant, un agent anti-âge, un absorbeur ultraviolet et un masterbatch de couleur sont ajoutés à la formule spéciale,et l'équipement géomembrane hautement automatisé est affiné par la technologie de co-extrusion à soufflage à trois couches.
Propriétés du produit
-
Excellente résistance à la fissuration par stress environnemental: Maintient la stabilité structurelle dans des environnements complexes et n'est pas sujette à des dommages tels que des fissures.
-
Plage de température de fonctionnement plus large: La plage de température de fonctionnement est comprise entre -60 et +60°C, adaptée à différents climats.
-
Forte résistance à la traction et allongement des fractures: Peut s'adapter à la force de déformation des sédiments géologiques inégaux et peut être utilisée dans diverses conditions géologiques et climatiques difficiles.
-
Faible perméabilité: possède d'excellentes propriétés imperméables, empêchant efficacement la pénétration de liquides et plus encore.
-
Résistance élevée à la perforation: Il n'est pas facilement perforé par des pressions extérieures ou des objets tranchants.
-
Résistance stable à la fragilité à basse température: Il ne se brise pas facilement dans des environnements froids, conservant des performances normales.
-
Bonne allongement et résistance à l'usure: assure la durabilité et l'adaptabilité pendant l'utilisation.
-
Propriétés chimiques
-
Excellente résistance chimique: résistant à la plupart des produits chimiques ménagers et industriels, mais à certains produits chimiques tels que les oxydants corrosifs (acide nitrique concentré), les hydrocarbures aromatiques (xylène),et les hydrocarbures halogénés (tétrachlorure de carbone) peuvent provoquer une corrosion chimique.
-
Résistance au vieillissement: L'ajout d'agents anti-âge et d'autres matériaux auxiliaires au cours du processus de production, combiné à sa stabilité chimique inhérente, le rend très résistant au vieillissement.Cela réduit les travaux d'entretien et de maintenance du projet, assurant une longue durée de vie allant jusqu'à 50 ans.
-
Résistance aux ultraviolets: Les additifs incorporés pendant le processus de production assurent sa résistance à l'exposition aux ultraviolets.
Application du produit
1Projet de conservation de l'eau: barrage de la rivière, barrage du lac, barrage des eaux usées, barrage des eaux usées et zone de réservoir, canaux de drainage, piscine de stockage de liquide (fosse, mine), mur vertical du noyau, protection contre les pentes,prévention des fuites, le bouchon, le renforcement.
2Traitement des déchets solides liquides: décharge, usine de traitement des eaux usées, piscine de régulation des centrales électriques, traitement des eaux usées solides industrielles, hospitalières ou des déchets résiduels.
3- Ingénierie municipale: métro, construction de bâtiments souterrains, plantation de toits, jardin de toits, conduites d'égouts, tunnels, tunnels et autres revêtements anti-suivage.
4- l'aquaculture: élevages d'eau de mer, de poissons d'eau douce et de crevettes, etc.
5- Ingénierie paysagère: rivière, réservoir, lac artificiel, fond d'étang de golf, protection des pentes, gazon vert étanche et étanche à l'humidité.
6Industrie du sel: bassin de cristallisation de champs salins, couverture de bassin d'halogène, film de sel, film de tapis en plastique de bassin de sel.
7Infrastructure de transport: fondation de routes, autoroutes, chemins de fer; couche imperméable de terre expansive et de loess pliable.
8Industrie pétrochimique: usines chimiques, raffineries, imperméabilité des réservoirs de stockage de pétrole, réservoirs de réaction chimique, revêtement des réservoirs de sédimentation, revêtement secondaire, etc.
9. ingénierie minière: la géomembrane lisse est également très bonne dans l'effet anti-filtration de la doublure inférieure de la piscine de lavage, piscine de lessivage de pile, pile de cendres, piscine de dissolution, piscine de sédimentation,entrepôt, résidus, etc.
Spécification du produit
* Épaisseur ((mm): 0,30 mm à 3,00 mm
* Largeur: 1 m à 9 m
* Longueur du rouleau: 30m~100m (acceptation de la demande personnalisée)
PS: Nous acceptons les demandes personnalisées pour tout ce qui précède.
Série de géomembranes
Géomembrane en HDPE lisse pour décharge (Les produits doivent être soumis à un contrôle d'approvisionnement.)
| Spécification |
0.75 mm |
1.00 mm |
1.25 mm |
1.50 mm |
2.00 mm |
2.50 mm |
3.00 mm |
Nom de l'entreprise |
| Nom de l'article |
| Épaisseur (mm) |
0.75 mm |
1.00 mm |
1.25 mm |
1.50 mm |
2.00 mm |
2.50 mm |
3.00 mm |
|
| Densité (g/cm2,≥) |
0.939 |
|
| Propriétés de traction |
| Résistance au rendement (N/mm,LD/TD) |
11 |
15 |
18 |
22 |
29 |
37 |
44 |
|
| Résistance à la rupture (N/mm,LD/TD) |
20 |
27 |
33 |
40 |
53 |
67 |
80 |
|
| Taux d'allongement annuel (%) |
12 |
|
| Taux d'allongement de rupture (%) |
700 |
|
| Résistance à la déchirure (N) |
93 |
125 |
156 |
187 |
249 |
311 |
374 |
|
| Résistance à la perforation (N) |
240 |
320 |
400 |
480 |
640 |
800 |
960 |
|
Résistance à la fissuration par stress environnemental (h)
(Méthode à traction constante à un point unique d'incision) |
300 |
|
| Noir de carbone |
| Contenu en noir de carbone (rangée) (%) |
2.0 à 3.0 |
|
| Dispersion du noir de carbone |
Neuf sur dix zones d'observation doivent être de grade 1 ou de grade 2, pas plus d'une de grade 3 |
|
| Temps d'induction oxydative (TIO) |
| OIT standard (min) |
100 |
|
| OIT à haute pression (min) |
400 |
|
| 85°C Vieillissement au four (moyenne minimale) |
| 90 jours après la cuisson, la rétention standard de l'OIT (%) |
55 |
|
| 90 jours après la cuisson, la rétention OIT à haute pression (%) |
80 |
|
| La résistance aux rayons UV |
| L'irradiation ultraviolette après 1600 heures, la rétention standard de l'OIT (%) |
50 |
|
| Irradiation ultraviolette après 1600 heures, rétention d'OIT à haute pression ((%) |
50 |
|
| -70°C L'impact sur les performances de l'embrayage à basse température |
Passez. |
|
| Coefficient de pénétration de la vapeur d'eau g.cm (cm2.s.Pa) |
≤ 1,0X10-13 |
|
| Stabilité dimensionnelle |
±2 |
|
Le produit doit être présenté dans un emballage de qualité supérieure.
Spécification
Nom de l'article |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
Nom de l'entreprise |
| Épaisseur (mm) |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
|
| Densité (g/cm2,≥) |
0.94 |
| Résistance à la traction (N/mm, ≥,LD/TD) |
4 |
7 |
10 |
13 |
16 |
20 |
26 |
33 |
40 |
|
| Résistance à la rupture par traction (N/mm, ≥,LD/TD) |
6 |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
|
| Taux d'allongement du rendement (%, ≥,LD/TD) |
- |
- |
- |
11 |
|
| Taux d'allongement de rupture (%, ≥,LD/TD) |
600 |
|
| La charge de déchirure rectangulaire (N,≥,LD/TD) |
34 |
56 |
84 |
115 |
140 |
170 |
225 |
280 |
340 |
|
| Résistance à la perforation (N,≥) |
72 |
120 |
180 |
240 |
300 |
360 |
480 |
600 |
720 |
|
| Contenu en noir de carbone (%) |
2.0 à 3.0 |
|
| Dispersion du noir de carbone |
Moins de 1 date de grade 3 sur 10 données, grade 4, grade 5 n'est pas autorisé |
|
Votre message doit contenir entre 20 et 3 000 caractères!
